移動DR球管限束器的外觀構造

添加時間：2025-05-06 14:27 瀏覽次數：來源：移動DR

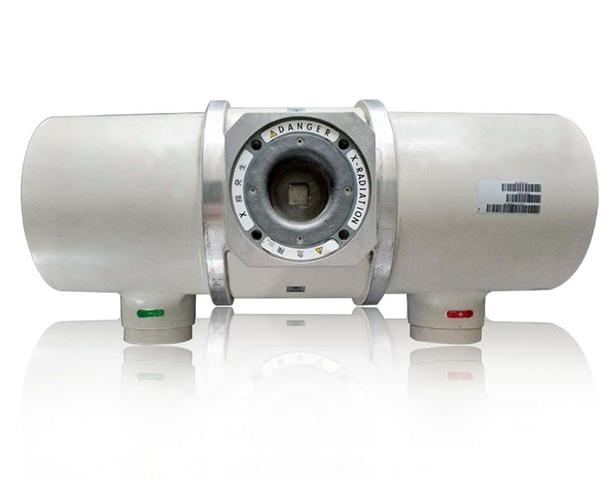

醫療移動DR的球管拆解，它的球管、控制器、還有限束器也可以叫X光的準直器。這3個部分，高壓部分還有成像的部分，有的用CR不需要成像部分，用DR就缺一個數字平板。這種使用CR或者DR來成像的，設備非常重，這個150千伏的X光球管，這個電壓可以根據需要來調節固定過濾濾過為當量1.5mmAl @70KV用于過濾高能X射線部份，如果用銅片就過濾低能X射線部份。這個是它的非常巨型的一個旋轉陽極的X光球管，這一個是一個蕉點/聚焦的位置1/2mm。x光輸出那個那個靶面，高壓的供電正極跟陽極。非常粗的一個電線，然后看上去像一個由循環的油路。但是它那個油是靠這里散熱的，并沒有那個液體循環散熱的回路。限束器的箱子，就是限制x光機發出的那個射線的輻射的面積。就是根據病人檢查拍攝不同的病灶，部位來調節它的大小，有個定位框框的調節大小。其他不照射的地方就是屏蔽防止病人接受過量的X光射線輻射，保證安全。

高壓需要拔掉高壓電纜線，需要將那個裝置電源切斷，然后將插座的端子接地后再進行拔除。陰極那個維修那個點里面應該是檢查它那個線路的，實際這個位置是充散熱油的蓋子。陽極就復雜一些，因為它是旋轉陽極。一些伺服控制的一個地方，電機實際是工頻電機。產生磁場然后隔著那個玻璃拎到里邊那個轉子旋轉。把那個陽極那個靶會高處旋轉。一個角度的一個指示盤，下邊是限束器，還有一個光的跟光投射到下邊的。這就是移動DR的球管，限束器的外觀構造。
